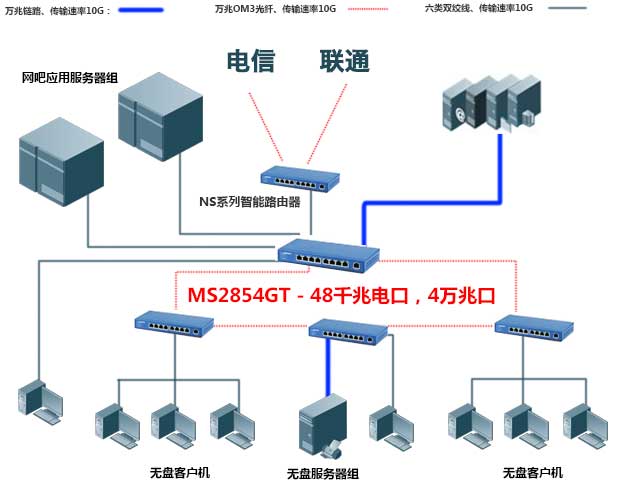

方案拓?fù)鋱D
1.扁平化組網結構
對于萬兆環網，我們可以手工指定網絡斷點（避免網絡的廣播風暴）來配合無盤服務器，使得網吧線路流量的均衡分配，保證網絡線路的高效利用，同時，在環網結構中，將沒有傳統的主交換和分交換機的概念，無盤服務器將均衡的分布在網絡的指定交換機上，將每個區域無盤服務器的流量都控制在相應的區域內，避免區域流量外擴，占用不必要的網絡帶寬。據圖中顯示，環網結構中，局域網內無盤數據流是均衡的分配在幾個交換機上面的，并沒有一味的依賴于某一臺交換機，同樣，也就不至于給予某臺交換機過多的網絡負載壓力，同時，當網絡中某主干線路出現故障的時候，網絡將會進行重新的流量分配，在用戶無法感知的時間內，快速收斂，保證網吧的無故障運行，也不會對網吧營業造成任何的影響。當故障線路修復好了之后，整個網絡拓?fù)鋵詣拥幕謴?fù)設計之初的結構，繼續使得線路均衡合理的分擔負載，保證網絡的高效運行。
2.電信級網絡故障自愈能力
電信級以太網的保護技術目前主要采用鏈路聚合、生成樹、EAPS、RPR、MPLS以太網、PBT等，網絡保護能力是網絡的自愈特性。具備保護能力的網絡在基礎設施，如節點設備和鏈路等出現故障時，可以不影響或者盡量少地影響網絡的正常使用和業務承載。保護能力是電信級以太網非常重要的核心能力，是其所以成為“電信級”技術的重要特征。在網吧行業中傳統二層架構網吧都是單一核心交換機，當主交換出現故障時，將導致所有無盤客戶機、無盤服務器通信中斷，影響整個網吧正常運作；萬兆環網方案所有交換機在邏輯上均為主交換，其中任何一臺故障，環網保護協議均能將數據倒換到備用鏈路，保障網絡正常運行。并在用戶感知不到的情況下，系統通過雙向?qū)崟r檢測，自動保護倒換，使用簡單方便，為網吧正常運行保駕護航。
3.網絡數據負載均衡
均衡設計分擔網絡流量和設備負載，保證網絡線路和交換機的合理高效的應用； 提供設備級冗余技術，既單點主干線路故障對于網絡將不會產生任何的影響； 拓?fù)渥詣踊謴?fù)技術，在主干故障恢復以后，將快速的使得網絡拓?fù)浠謴?fù)到設計時候走向，隨時掌控網絡；
4.組網規模靈活擴展
傳統二層架構網吧，可擴展性比較差，如網吧需增加規模，購置更多的客戶機時，會可能因為主交換端口限制，導致網吧增加規模改造難度較大；而環網方案優勢在于任何時候擴展網吧規模，只需在任何節點增加一臺交換機即可完成擴容并且在網吧擴容設備時不影響網吧正常運營。以太環網和鏈路無關，只要是以太鏈路，無論100M還是1G，或者10G都可以輕松部署，支持鏈路聚合。
5.上層業務的完整性
以太環網的應用不會破壞IP分組交換的一些應用，比如帶寬控制、鏈路復用、Qos能力等，保證網絡平滑升級；2萬兆環網工作機制編輯環網協議利用斷路告警、環監測、環恢復三種機制來對協議進行維護。
1． 斷路告警
當網絡環上的一臺從設備檢測到自己連接到環上的主端口或從端口出現線纜級故障時，它立即從另外一個端口發送斷路告警幀到主設備。當主設備收到這個告警幀時，便知道環上出現故障，將其從端口解阻塞，刷新二層轉發表(下文稱為L2表)，并發送一個通告幀通知環上的其它設備刷新各自的L2表；
2． 環監測
正常工作時，主設備從主端口周期地發送診斷幀。如果環是完好的并正常工作，主設備的從端口將會周期性地收到診斷幀，并在從端口重設它的超時定時器繼續正常工作。如果在超時定時器超時時它的從端口還沒有接收到診斷幀，主設備就認為環上出現故障，將從端口解阻塞以保證環的連通性。同時主設備刷新其L2表并發送一個通告幀到環上的其它設備，通知它們刷新L2表。環監測機制是斷路告警機制的備份方案，一旦斷路告警幀由于不明原因丟失時，該方案可以提供可靠的后備支持。
3． 環恢復
當環上有鏈路斷開時，主設備仍然從主端口繼續周期地發送診斷幀，但從端口收不到。環恢復后，下一個診斷幀將會被主設備的從端口收到，主設備收到診斷幀時便知道環已經恢復，于是將從端口繼續置為阻塞狀態，刷新L2表并且發送一個通告幀通知從設備刷新L2表。在從設備檢測到它的連接已經恢復時，由于診斷幀是周期發送的，因而主設備并不會立即收到診斷幀(因而也沒有阻塞從端口)，這時如果不采取任何措施，就會導致在一段時間內主設備的從端口仍然為非阻塞狀態，從而在拓?fù)渲行纬膳R時環路，導致廣播風暴的發生。為避免這種情況，在端口剛恢復連接時，從設備立即將該端口置于臨時阻塞狀態。此后當從設備收到主設備通知它刷新L2表的通告幀時，從設備便知道主設備已阻塞其從端口，于是從設備刷新L2表，解阻塞剛恢復的端口。到此為止，環又恢復正常的工作狀態。
